Uzun ve Büyük Profiller İçin Yüksek Hassasiyetli CNC Profil İşleme Merkezi
PONC PB85 Serisi CNC Profil İşleme Merkezleri, alüminyum ve çelik profillerin yüksek hassasiyet, hız ve stabilite ile işlenmesi için geliştirilmiş profesyonel CNC çözümleridir. Otomotiv, demiryolu taşımacılığı, makine imalatı ve endüstriyel profil üretimi gibi sektörlerde, uzun ve büyük kesitli profillerin seri ve hassas şekilde işlenmesinde yaygın olarak tercih edilmektedir.
3 eksen bilyalı vida hareketi, yüksek rijitlikli gövde yapısı ve çok istasyonlu kullanım avantajı sayesinde PB85 Serisi; hem yüksek adetli üretim hem de hassas işleme gerektiren uygulamalarda güvenilir performans sunar. RS CNC, PONC markasının CNC profil işleme merkezi çözümlerini Türkiye’de uygulamaya özel konfigürasyon ve satış sonrası teknik destek avantajlarıyla sunmaktadır.
3 Eksen Bilyalı Vida Hareketi ile Artırılmış İşleme Hassasiyeti
PB85 Serisi CNC profil işleme merkezlerinde PB8518 ve PB8525 modellerinde 3 eksen bilyalı vida hareketi kullanılmaktadır. Bu yapı sayesinde:
Yüksek konumlandırma doğruluğu
Düşük boşluk oranı
Uzun süreli tekrarlanabilir hassasiyet
elde edilir. Özellikle uzun profillerin frezeleme, delme ve kanal açma işlemlerinde yüksek kalite standartları sağlanır.
Etkin Talaş Tahliyesi ve Kompakt Makine Tasarımı
PB85 CNC İşleme Merkezi, daha dik açılı talaş tahliye yuvaları ile tasarlanmıştır. Bu yapı:
Talaşların hızlı ve kontrollü şekilde tahliye edilmesini
İşleme alanının temiz kalmasını
Makinenin kompakt ölçülerle yer tasarrufu sağlamasını
mümkün kılar. Bu özellik, yoğun üretim ortamlarında kesintisiz çalışma avantajı sunar.
Yüksek Yatak Yapısı ile Uzun Ömürlü ve Güvenilir Çalışma
PB85 Serisi’nde kullanılan yüksek yatak yapısı, kesme sırasında oluşan su ve talaş sıçramalarına karşı kritik bileşenleri korur.
Kılavuz raylar
Vidalı miller
Mekanik hareket elemanları
daha iyi korunarak makinenin servis ömrü ve genel güvenilirliği artırılır.
Tam Kapalı Yapı ile Temiz ve Güvenli İşleme Alanı
PB85 Serisi CNC profil işleme merkezlerinde tam kapalı gövde yapısı benimsenmiştir. Y ekseni boyunca tam dikey koruma sağlayan bu tasarım:
Talaş ve kesme sıvısının makine dışına sıçramasını engeller
Kesme alanındaki ölü köşeleri minimize eder
Talaş ve sıvının düzgün akışını sağlar
Bu sayede operatör güvenliği ve işleme alanı temizliği üst seviyeye çıkar.
Çok İstasyonlu Kullanım ve Seri Üretim Avantajı
PB85 Serisi’nde 3 eksenin kafadan hareketli olması, tablaya çok istasyonlu bağlama imkânı sunar. Ayrıca:
Ön ve arka çift istasyonlu armatür opsiyonu
Genişletilmiş Y ekseni hareketi
sayesinde özellikle büyük miktarlarda profil işleme gerektiren üretimlerde çevrim süreleri önemli ölçüde azaltılır.
Yüksek Hızlı Hareket ve Dinamik Performans
PB85-18 modeli, opsiyonel üç eksenli vida sistemi ile donatılabilir. Bu yapı sayesinde:
50 m/dak’ya varan hızlı geçiş hızları
Daha iyi dinamik performans
Yüksek hızlanma ve hassasiyet
elde edilir. Bu özellik, seri üretim ve yüksek hassasiyet gerektiren uygulamalarda üretim verimliliğini artırır.
Gelişmiş CNC Kontrol Seçenekleri ve Çok Eksen Hazırlığı
PB85 Serisi, aşağıdaki birinci sınıf CNC kontrol üniteleri ile yapılandırılabilir:
Fanuc Oi-MF+
Mitsubishi M80

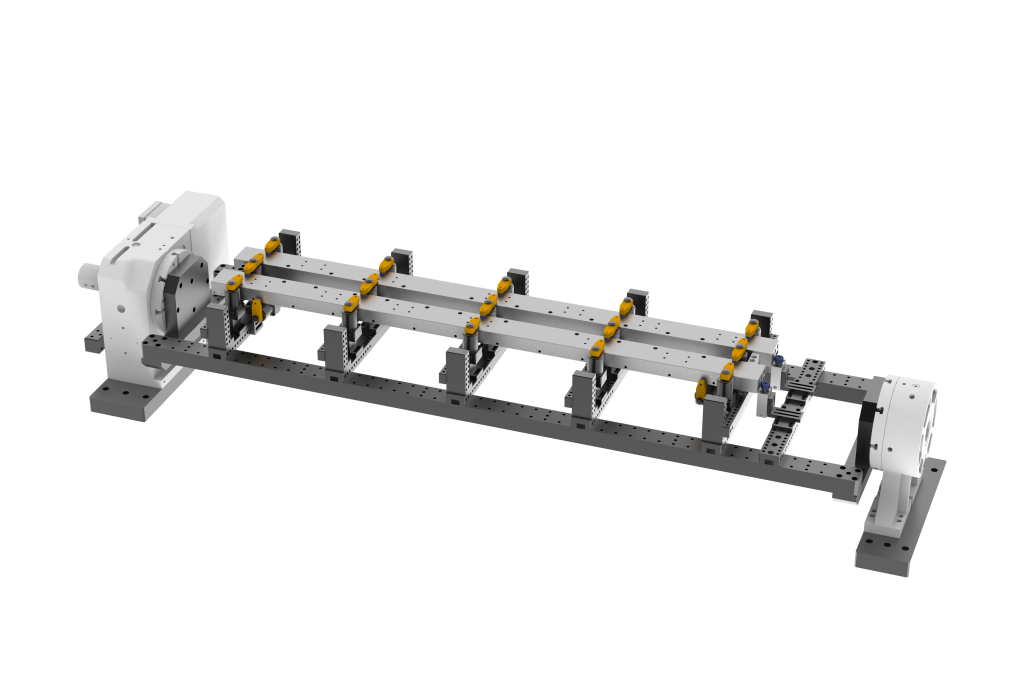

Ayrıca 4. ve 5. eksen hazırlığı, sistemi ileri seviye çok eksenli profil işleme uygulamalarına hazır hale getirir.
PONC PB85 Serisi CNC Profil İşleme Merkezi, 3 eksen bilyalı vida sistemi, çok istasyonlu kullanım imkânı ve yüksek rijitlikli yapısıyla alüminyum ve çelik profillerin hassas ve verimli şekilde işlenmesi için geliştirilmiş profesyonel bir CNC çözümüdür. RS CNC güvencesiyle sunulan PB85 Serisi, hız, stabilite ve uzun ömürlü performans arayan işletmeler için ideal bir tercihtir.
TEKNİK VERİ
| EKSEN HAREKETLERİ | PB85-18/25/45/65(döküm) | |
| X Ekseni | 1800/2500/4500/6500mm | |
| Y Ekseni | 850mm | |
| Z ekseni | 700 mm | |
| İŞ MİLİ | ||
| Mil hızı | 12000 rpm | |
| Mil konikliği | BT40/SK40/CAT40 | |
| MAGAZİN | ||
| Tip | Disk tipi | |
| Takım magazininin maksimum cepleri | 24 adet | |
| Maksimum takım çapı (tam bitişik cepler) uzunluk/ağırlık | φ75mm/300mm/8 kg | |
| Takım değiştirme süresi (takımdan takıma) | 2 saniye | |
| EKSEN HIZLARI | ||
| X’te hızlı | 50 m/dak | |
| Y/Z’de hızlı | 36/36 m/dak | |
| X/Y/Z Kesme ilerleme hızı | 15000 mm/dak | |
| CNC SİSTEMİ | FANUC | SIEMENS |
| MOTOR GÜCÜ | ||
| Mil gücü | 11/18,5 kW | 11/23,2 kW |
| X/Y/Z Ekseni Tahrik motoru | 3,0/3,0/3,0 kW | 5,5/3,5/5,5 kW |
| YAĞLAMA VE SOĞUTMA SİSTEMİ | ||
| Yağlama sistemi | Otomatik | |
| Soğutma sistemi | Su soğutma | |
| HASSASİYET | ||
| X Ekseni Konumlandırma doğruluğu | 0,02 mm | |
| Y/Z Ekseni Konumlandırma doğruluğu | 0,015mm | |
| X/Y/Z Ekseni Tekrarlanabilirlik doğruluğu | 0,01 mm | |
| MEKANİK ÖZELLİKLER | ||
| Gerekli pnömatik basınç | 6 kg/cm² | |
| Makine yüksekliği | 3800mm | |
| Zemin alanı | 4100/4900/6900/9000×4100 mm | |
| Makina ağırlığı | 6,7/8,7/10,7/12 ,7t | |
