PONC PCD Serisi Ağır Tip
CNC Profil İşleme Merkezi
PONC PCD Serisi Ağır Tip CNC Profil İşleme Merkezleri, alüminyum, çelik ve bakır gibi uzun metal profillerin yüksek doğruluk, rijitlik ve stabilite ile işlenmesi için geliştirilmiştir. Ağır hizmet tipi gövde yapısı ve yüksek torklu işleme kabiliyeti sayesinde, büyük ebatlı ve uzun iş parçalarında dahi güvenilir performans sunar.
Frezeleme, delme ve kılavuz çekme işlemlerini tek bağlamada gerçekleştirebilen PCD Serisi; özellikle seri üretim, uzun parça işleme ve yüksek talaş kaldırma gerektiren uygulamalarda öne çıkar.
Ağır Hizmet Tipi Yapı ile Yüksek Stabilite
Çift Kollu Hareketli Kolon Yapısı
PCD Serisi, çift kollu hareketli kolon tasarımı sayesinde iş mili portalından makine gövdesine eşit kuvvet dağılımı sağlar. Bu yapı, yüksek hızlı işlemlerde oluşabilecek titreşimleri minimum seviyeye indirerek hem yüzey kalitesini hem de ölçüsel hassasiyeti artırır.

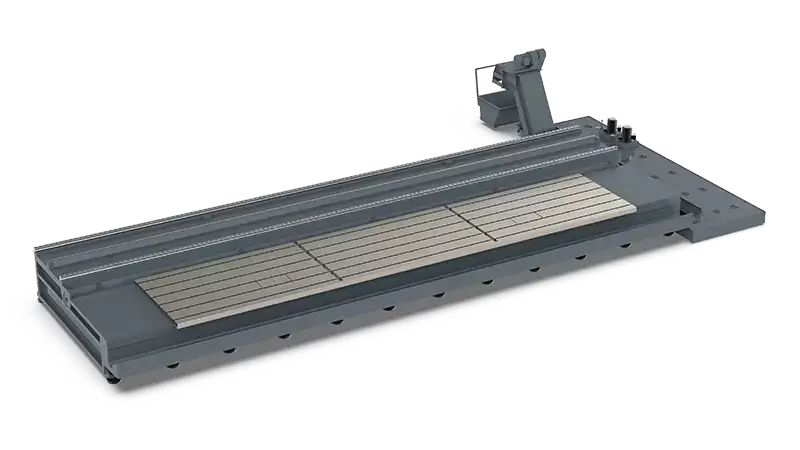

Güçlü Dökme Demir Yatak Yapısı
Yüksek mukavemetli dökme demir yatak, özel ısıl işlem süreçlerinden geçirilerek artık gerilimlerden arındırılmıştır.
Takviye plakaları ve üç sıralı destek ayağı yapısı, ağır işleme koşullarında dahi yüksek rijitlik ve uzun süreli geometrik stabilite sağlar.
Yüksek Talaş Kaldırma Kapasitesi ve Verimli Talaş Yönetimi
PCD Serisi CNC Profil İşleme Merkezleri, şanzımanlı iş mili opsiyonu sayesinde daha kuvvetli paso kaldırma kabiliyeti sunar. Bu özellik, özellikle çelik ve kalın cidarlı profillerin işlenmesinde önemli bir avantaj sağlar.
Çift helezonlu talaş konveyörü ve palet tipi talaş konveyörü, yoğun talaş oluşan uygulamalarda bile kesintisiz ve verimli talaş tahliyesi sağlar. Bu sayede makine içi temizlik korunur ve duruş süreleri minimuma indirilir.
Uzun Profiller İçin Geniş Hareket Mesafesi
PCD Serisi CNC İşleme Merkezi, uzun iş parçalarının tek bağlamada işlenebilmesi için geniş hareket mesafeleri sunar:
Standart X ekseni hareketi: 4000 – 6000 mm
Opsiyonel X ekseni hareketi: 10 metreye kadar özelleştirilebilir
Uzun profiller veya birden fazla kısa parçanın aynı anda işlenmesi için ideal yapı
Yüksek üretkenlik ve seri üretime uygun tasarım
Bu yapı, üretim süreçlerinde hem zaman tasarrufu sağlar hem de bağlama hatalarını ortadan kaldırır.
Kullanım Alanları
PCD Serisi Ağır Tip CNC Profil İşleme Merkezleri aşağıdaki sektörlerde yaygın olarak tercih edilmektedir:
Havacılık ve savunma sanayi
Demiryolu ve raylı sistemler
Otomotiv ve yan sanayi
Elektronik cihaz üretimi
Makine ve ağır sanayi parçaları
RS CNC güvencesiyle sunulan PONC PCD Serisi Ağır Tip CNC Profil İşleme Merkezleri, uzun profil işleme, yüksek talaş kaldırma ve ağır hizmet gerektiren uygulamalar için ideal bir çözümdür. Güçlü mekanik yapısı, yüksek hassasiyeti ve esnek konfigürasyon seçenekleriyle üretim hatlarınızda maksimum verimlilik ve uzun ömürlü performans sağlar.
TEKNİK VERİ
| BT/SK/CAT50 Mil | ||||||
| Öğeler | Birim | PCD-CNC4008B | PCD-CNC4012B | PCD-CNC6008B | PCD-CNC6012B | |
Eksen Hareketleri |
X ekseni | mm | 4000 | 6000 | ||
| Y ekseni | mm | 800 | 1200 | 800 | 1200 | |
| Z ekseni | mm | 600 | ||||
| Mil burnundan tabla yüzeyine kadar olan mesafe | mm | 130-730 | ||||
Tabla Ölçüleri |
Boyut (Uzunluk*Genişlik) | mm | 4150×800 | 4000×1200 | 6500×800 | 6000×1200 |
| Maks. yük | kg/ m2 | 1500 | 1500 | 1500 | 1500 | |
| T yuvası (Sayı/Genişlik/Merkez mesafesi) | mm | 5/18/150 | 6/18/200 | 5/18/150 | 6/18/200 | |
İş Mili |
Tip | / | Mekanik | |||
| Anma gücü | kW | 15/17 | ||||
| Maks. hız | devir/dakika | 8000 | ||||
| Konik | / | BT/SK/CAT50 | ||||
İlerleme Hızları |
X/Y/Z’de hızlı | m/dak | 40/30/20 | |||
| X/Y/Z Kesme İlerleme Hızı | m/dak | 15 | ||||
Magazin |
Tip | / | Şemsiye türü | |||
| Kapasite | adet | 16 | ||||
| Aletten alete zaman | saniye | 6 | ||||
Makine Boyutları |
Makine Yüksekliği | mm | 3700 | 3600 | 3700 | 3600 |
| Kaplama Alanı | mm | 9000*3150 | 9300*3500 | 11000*3150 | 11300*3500 | |
| Makina ağırlığı | kilogram | 19000 | 21000 | 22000 | 24000 | |
| BT/SK/CAT40 Mil | ||||||
| Öğeler | Birim | PCD-CNC4008 | PCD-CNC4012 | PCD-CNC6008 | PCD-CNC6012 | |
Eksen Hareketleri | X ekseni | mm | 4000 | 6000 | ||
| Y ekseni | mm | 800 | 1200 | 800 | 1200 | |
| Z ekseni | mm | 600 | ||||
| Mil burnundan tabla yüzeyine kadar olan mesafe | mm | 130-730 | ||||
Tabla Ölçüleri | Boyut (Uzunluk*Genişlik) | mm | 4510×800 | 4000×1200 | 6500×800 | 6000×1200 |
| Maks. yük | kg/ m2 | 1500 | 1500 | 1500 | 1500 | |
| T yuvası (Sayı/Genişlik/Merkez mesafesi) | mm | 5/18/150 | 6/18/200 | 5/18/150 | 6/18/200 | |
İş Mili |
Tip | / | Mekanik | |||
| Anma gücü | kW | 11/13 | ||||
| Maks. hız | devir/dakika | 10000 | ||||
| Konik | / | BT/SK/CAT40 | ||||
İlerleme Hızları |
X/Y/Z’de hızlı | m/dak | 40/30/20 | |||
| X/Y/Z Kesme İlerleme Hızı | m/dak | 15 | ||||
Magazin |
Tip | / | Şemsiye türü | |||
| Kapasite | adet | 20 | ||||
| Aletten alete zaman | saniye | 6 | ||||
Makine Boyutları |
Makine Yüksekliği | mm | 3700 | 3600 | 3700 | 3600 |
| Kaplama Alanı | mm | 9300*3150 | 9300*3500 | 11400*3150 | 11300*3500 | |
| Makina ağırlığı | kilogram | 19000 | 21000 | 22000 | 24000 | |
