PONC PCD5D Serisi | 5 Eksen Alüminyum
CNC Profil İşleme Merkezi
PONC PCD5D Serisi 5 Eksen Alüminyum CNC Profil İşleme Merkezleri, çok açılı, karmaşık geometrilere sahip ve yüksek hassasiyet gerektiren alüminyum profil işleme uygulamaları için özel olarak geliştirilmiştir. Otomotiv, makine imalatı ve endüstriyel alüminyum işleme sektörlerinde yaygın olarak kullanılan bu seri, özellikle özel şekilli ve uzun profillerin tek bağlamada işlenmesine olanak tanır.
RS CNC güvencesiyle sunulan PCD5D Serisi, gelişmiş 5 eksenli işleme kabiliyeti, yüksek rijitlikli mekanik yapısı ve üst seviye kontrol sistemleri sayesinde üretim süreçlerinde hem esneklik hem de maksimum doğruluk sağlar.
Gelişmiş 5 Eksen Eşzamanlı İşleme Kabiliyeti
Çok Açılı ve Çok Yönlü İşleme Yeteneği
PCD5D Alüminyum Profil İşleme Merkezi, tam eşzamanlı 5 eksenli işleme kabiliyeti ile karmaşık yüzey geometrilerinin ve özel açılı profillerin yüksek hassasiyetle işlenmesini mümkün kılar.
B ekseni: ±185° sürekli dönüş
C ekseni: ±320° sürekli dönüş
Bu geniş hareket aralığı sayesinde, parçanın yeniden bağlanmasına gerek kalmadan çok yönlü işleme yapılabilir; bu da hem zaman tasarrufu hem de ölçüsel doğruluk avantajı sağlar.
Hassas PONC B/C Başlığı ile Üstün Doğruluk
PCD5D CNC İşleme Merkezi, PONC tarafından geliştirilen yüksek hassasiyetli B/C başlığı ile donatılmıştır. Bu yapı, 5 eksenli simultane işlemlerde yüksek tekrarlanabilirlik ve stabil yüzey kalitesi sunar. Alüminyum ve bakır gibi malzemelerin yanı sıra, farklı uzunluklardaki profillerin işlenmesinde de güvenilir performans sağlar.
Yüksek Hızlı Elektro Mil ile Üstün Yüzey Kalitesi
24.000 rpm Yüksek Hızlı Elektro Mil
HSK-A63 takım tutucu ile donatılmış 24.000 rpm yüksek hızlı elektro mil, kararlı dinamik denge yapısı sayesinde hem hafif hem de ağır işleme operasyonlarında yüksek yüzey kalitesi elde edilmesini sağlar.
Yüksek devir – düşük titreşim
Hassas kontur ve yüzey işleme
Uzun takım ömrü ve stabil performans
Üst Seviye Kontrol Sistemleri
PCD5D CNC Alüminyum Profil İşleme Merkezi, ileri seviye 5 eksenli işleme ihtiyaçları için Siemens ve Heidenhain kontrol sistemleri ile donatılmaktadır.
Siemens SINUMERIK 840D – 5 Eksen
Gelişmiş 5 eksenli simultane işleme
Güçlü fonksiyon seti ve tam veri iletimi
Modüler, açık ve ölçeklenebilir mimari
Neredeyse tüm karmaşık işleme uygulamalarını destekleyen yapı
Ağır Hizmet Tipi Mekanik Yapı ile Maksimum Stabilite
Dökme Demir Tek Parça Yatak Yapısı
Çalışma masası ve makine yatağı tek parça dökme demirden üretilmiştir. Özel ısıl işlem süreci sayesinde artık gerilimler ortadan kaldırılmış, uzun süreli geometrik stabilite sağlanmıştır.
Takviye plakaları
Üç sıralı destek ayağı
Yüksek şok emme kapasitesi
Çift Kollu Hareketli Sütun Yapısı
Yoğunlaştırılmış çift kollu hareketli sütun yapısı, iş mili portalından gelen kuvvetleri dengeli şekilde dağıtarak yüksek hızlı işlemlerde titreşimi minimum seviyeye indirir. Bu yapı, hem hassasiyet hem de uzun ömürlü kullanım avantajı sağlar.
Standart Donanımlar ve Uygulama Alanları
Otomatik talaş konveyörü (standart)

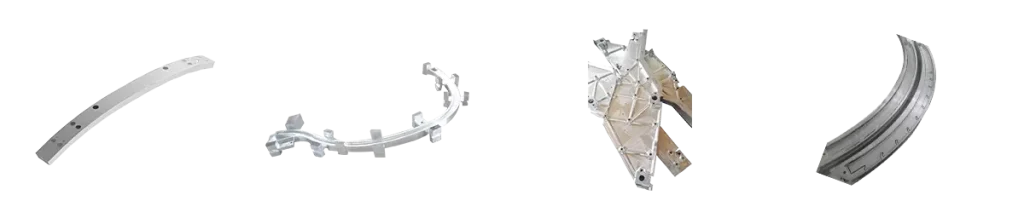

Uzun alüminyum ve bakır profillerin işlenmesi
Otomotiv ve makine imalatı
Endüstriyel alüminyum konstrüksiyonlar
Özel şekilli ve çok açılı parça üretimi
RS CNC tarafından Türkiye pazarına sunulan PONC PCD5D Serisi 5 Eksen Alüminyum CNC Profil İşleme Merkezi, ileri seviye 5 eksenli işleme kabiliyeti, yüksek hız ve üstün stabiliteyi bir araya getirir. Karmaşık geometrilere sahip alüminyum profillerin yüksek doğrulukla işlenmesi için ideal bir çözüm sunan PCD5D Serisi, üretim hatlarınızda verimliliği artırırken kalite standartlarınızı da üst seviyeye taşır.
TEKNİK VERİ
| Öğeler | Birim | PCD5D-CNC4012 | PCD5D-CNC6012 | |
Eksen Hareketleri | X ekseni | mm | 4000 | 6000 |
| Y ekseni | mm | 1200 (3 eksen)/700 (4 eksen) | ||
| Z ekseni | mm | 500 | ||
| B ekseni | / | ±185° | ||
| C ekseni | / | ±320° | ||
Tabla Ölçüleri | Boyut (Uzunluk*Genişlik) | mm | 4000×1200 | 6000×1200 |
| Azami yük | kg/ m2 | 3800 | ||
| T yuvası (Sayı/Genişlik/Merkez mesafesi) | mm | 6/18/200 | ||
İş Mili |
Tip | / | Motorlu | |
| Güç(S1/S6) | kW | 15/18 | ||
| Maks. hız | devir/dakika | 24000 | ||
| Konik | / | HSK-A63 | ||
İlerleme Hızları |
X/Y/Z’de hızlı | m/dak | 40/30/20 | |
| X/Y/Z Kesme İlerleme Hızı | m/dak | 15 | ||
Magazin |
Tip | / | Bambu şapka türü | |
| Kapasite | adet | 20 | ||
| Aletten alete zaman | saniye | 6 | ||
Makine Boyutları |
Makine Yüksekliği | mm | 3600 | |
| Kaplama Alanı | mm | 9300*3500 | 11300*3500 | |
| Makina ağırlığı | kilogram | 22000 | 24000 | |
