Ağır Hizmet Uygulamaları İçin Köprü Tipi CNC İşleme Merkezi Çözümü

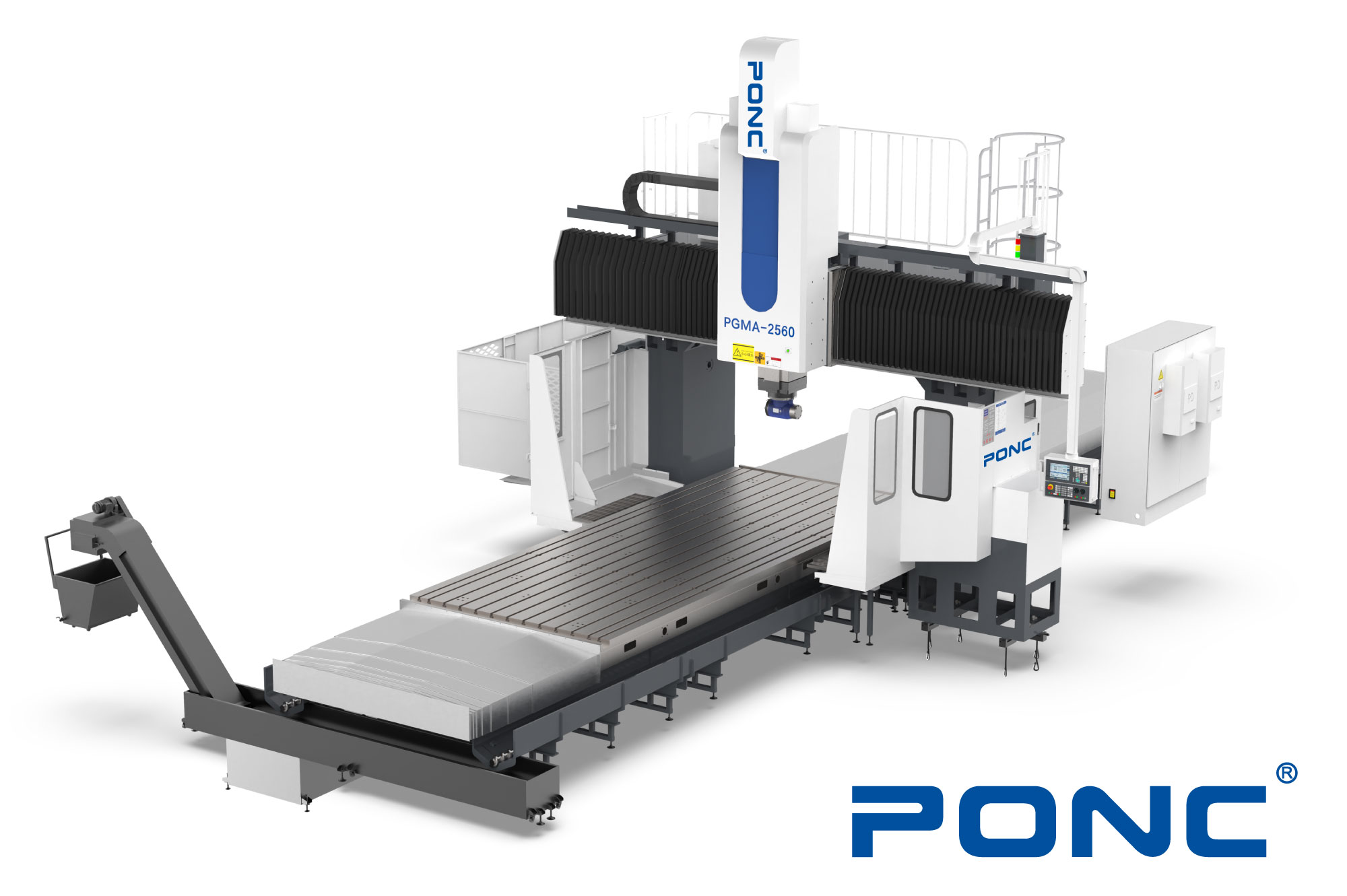

PONC PGMA Serisi Köprü Tipi CNC İşleme Merkezleri, büyük ve ağır iş parçalarının yüksek hassasiyetle işlenmesi için geliştirilmiş ağır hizmet CNC çözümleridir. Savunma sanayisi, havacılık, gemi yapımı, enerji üretimi, ağır makine imalatı, lokomotif ve kalıp üretimi gibi yüksek rijitlik ve stabilite gerektiren sektörlerde yaygın olarak kullanılmaktadır.

Sabit kirişli portal yapısı ve yüksek taşıma kapasiteli iş mili sistemi sayesinde PGMA Serisi Köprü Tipi CNC İşleme Merkezi, uzun süreli ve sert işleme operasyonlarında dahi ölçüsel doğruluğu korur.

Sabit Kirişli Portal Yapı ile Maksimum Rijitlik

PGMA Serisi Köprü Tipi CNC İşleme Merkezi, hareketli çalışma tablalı – sabit kirişli köprü tipi CNC işleme merkezi tasarımıyla öne çıkar.

Bu yapı sayesinde:

Çalışma masası X ekseninde hareket eder
İş mili Y ekseni boyunca kiriş üzerinde ilerler
Koç (ram) Z ekseninde yukarı-aşağı hareket eder

Kiriş ile tabla arasındaki kısa mesafe, işleme sırasında oluşan titreşimleri minimize eder ve daha yüksek dinamik performans sağlar. Sabit kiriş yapısı, büyük iş mili yüklerini güvenle taşıyarak ağır kesme operasyonlarında stabiliteyi artırır.

Yüksek Rijitlik ve Dinamik Performans Sunan Mekanik Yapı

PGMA Serisi köprü tipi CNC işleme merkezlerinde;

X ekseninde 4 yollu büyük lineer kızaklar
Z ekseninde 450×450 mm ramlı kutu kızak
Dikdörtgen çift kolonlu portal gövde yapısı

kullanılmaktadır. Bu yapı, her yönden gelen kesme kuvvetlerine karşı yüksek mukavemet sağlayarak işleme deformasyonlarını kontrol altında tutar.

Hafif hareketli parçalara sahip optimize edilmiş mekanik tasarım, hızlanma ve yavaşlama sırasında daha iyi kontrol ve uzun vadeli doğruluk sunar.

Çift Servo Z Ekseni ile Dengeli ve Hassas Hareket

PGMA Serisi Köprü Tipi CNC İşleme Merkezinde Z ekseni, çift servo motor ve çift vidalı mil sistemi ile tahrik edilir.

Bu sistem:

Yerçekimi merkezinden sürüş sağlayarak kuvvetleri dengeler
Dönüş torkunu ortadan kaldırır
Hızlanma sırasında yüksek senkronizasyon ve hızlı yanıt sunar

Sonuç olarak, ağır işleme sırasında bile istikrarlı ve tekrarlanabilir işleme doğruluğu elde edilir.

Geniş İşleme Kabiliyeti ve Opsiyonel Donanımlar

PGMA Serisi Köprü Tipi CNC İşleme Merkezleri;

Delme, frezeleme, raybalama, kılavuz çekme
Doğrusal, dairesel ve helisel enterpolasyon
Çok eksenli senkron işleme

fonksiyonlarını tek bağlamada gerçekleştirebilir.

Opsiyonel 2,5 derece indeksli otomatik sök-taklı açılı kafa, karmaşık yüzeylerin ve açılı geometrilerin işlenmesine olanak tanır.

Ayrıca 4. ve 5. eksen hazırlığı, sistemi ileri seviye çok eksenli işleme uygulamalarına hazır hale getirir.

Güçlü CNC Kontrol Ünitesi Seçenekleri

PGMA Serisi, farklı üretim ihtiyaçlarına göre aşağıdaki birinci sınıf kontrol üniteleriyle donatılabilir:

Fanuc Oi-MF+
Mitsubishi M80
Siemens CNC kontrol sistemleri

Bu kontrol üniteleri; yüksek işlem kararlılığı, hassas interpolasyon ve uzun süreli stabil çalışma avantajı sağlar.

Yüksek Sertlikte Makine Yatağı ile Uzun Süreli Doğruluk

Makine yatağı;

Ağırlık merkezinde konumlandırılmış vida sistemi
Küçük çıkıntılı, yüksek rijitlikli çalışma masası
Dört kılavuz raylı yatak yapısı

ile tasarlanmıştır. İthal doğrusal kızak sistemleri sayesinde düşük sürtünme, yüksek hassasiyet ve uzun vadeli ölçüsel doğruluk korunur.

PGMA Serisi Köprü Tipi CNC İşleme Merkezi Hangi Alanlar İçin Uygundur?

Savunma ve havacılık sanayisi
Gemi ve enerji ekipmanları üretimi
Ağır makine ve lokomotif imalatı
Büyük kalıp ve takım tezgahı üretimi
Tekstil ve baskı makineleri.

PONC PGMA Serisi Köprü Tipi CNC İşleme Merkezi, ağır hizmet uygulamalarında yüksek rijitlik, stabilite ve hassasiyet arayan işletmeler için geliştirilmiş güçlü bir CNC çözümüdür. Sabit kirişli portal yapısı, çift servo Z ekseni sürüş sistemi ve geniş opsiyonel donanım seçenekleri sayesinde büyük ve karmaşık parçaların uzun süreli, tekrarlanabilir doğrulukla işlenmesini mümkün kılar. RS CNC güvencesiyle sunulan PGMA Serisi, üretim süreçlerinde kalite, verimlilik ve güvenilirliği bir arada sunar.

TEKNİK VERİ

	Öğeler	Birim	PGMA3040	PGMA3060	PGMA3080
Eksen Hareketleri	X ekseni	mm	4200	6200	8500
	Y ekseni	mm	4500
	Z ekseni	mm	1600
	İş mili burnu masaya	mm	300 – 1900
	Sütunlar arasındaki mesafe	mm	3700
Tabla Ölçüleri	Boyut	mm	3000*4000	3000*6000	3000*8000
Tabla Ölçüleri	Maks. yük	T	24	36	48
İş Mili	Tip	/	Mekanik
	Güç	kW	37/55,5（S1-S6-40%）
	Hız	devir/dakika	2500
	Tork	nm	1873/2810（S1-S6-40%）
	Konik	/	BT50
	Kare koç	mm	450*450
İlerleme Hızları	X/Y/Z’de hızlı	m/dak	10/15/10
İlerleme Hızları	X/Y/Z Kesme İlerleme Hızı	m/dak	6/6/6
Makine Boyutu	Makine Yüksekliği	mm	8000
	Makine Genişliği	mm	9000
	Makine Uzunluğu	mm	12000	16000	20000
	Makina ağırlığı	T	80	90	100
