PGMB Serisi Köprü Tipi CNC İşleme Merkezi

CNC İşleme Merkezleri

Endüstriyel üretim süreçlerindeki detaylı parçaların üretiminde ve işlenmesinde kritik bir rol oynayan, son teknolojiye sahip yüksek performanslı CNC işleme merkezlerimizi keşfedin!

CNC Divizörler

Detron CNC Divizörler, yüksek hassasiyetleri ve tekrarlanabilirlikleri sayesinde endüstriyel üretim süreçlerinde mükemmel sonuçlar elde etmek için ideal bir çözümdür.

CNC Torna Tezgahları

Akıllı kontrol sistemleri, yüksek hızda işleme kapasitesi ve güçlü yapısıyla öne çıkan Billows CNC Torna tezgahları; elektronik, otomotiv, savunma, havacılık ve yeni nesil enerji sektörlerinde güvenilir performans sağlar.

Tel Erozyon Tezgahları

Karmaşık geometrilere sahip parçaların üretiminde mükemmel sonuçlar elde edin! Geniş ürün yelpazemiz, farklı boyutlarda, özelliklerde ve kapasitelerde tel erozyon tezgahlarını içerir.

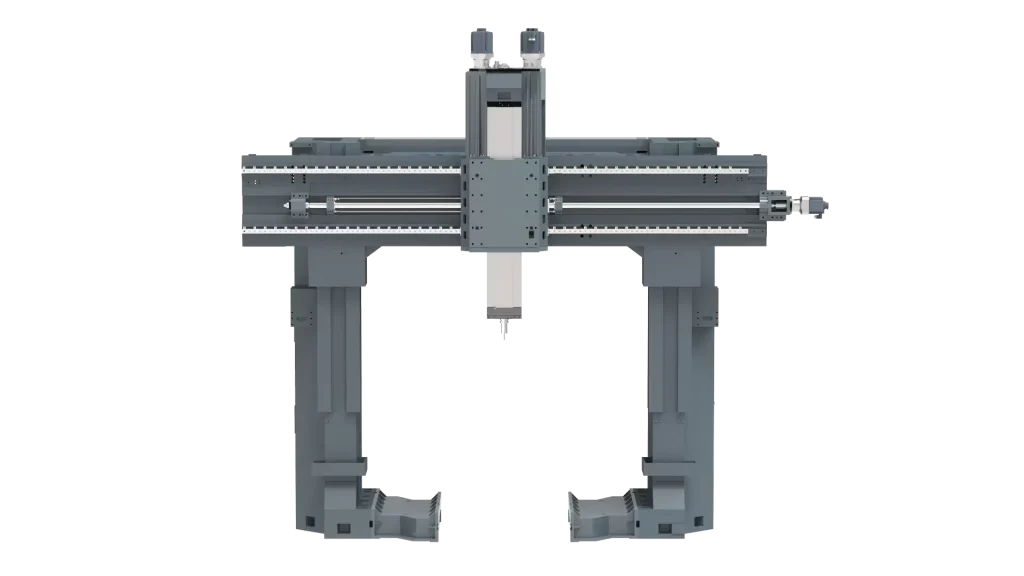

Büyük Parçalar İçin Geliştirilmiş Köprü Tipi CNC İşleme Merkezi

PONC PGMB Serisi Köprü Tipi CNC İşleme Merkezleri, ultra yüksek ve büyük hacimli iş parçalarının yüksek hassasiyetle işlenmesi için geliştirilmiş ağır hizmet CNC çözümleridir. Savunma sanayisi, havacılık, gemi yapımı, enerji üretimi, ağır makine imalatı, lokomotifler, takım tezgahları ve kalıp üretimi gibi yüksek rijitlik ve geniş çalışma alanı gerektiren sektörlerde yaygın olarak tercih edilir.

PGMB Serisi, klasik köprü tipi CNC işleme merkezlerinden farklı olarak hareketli kiriş (W ekseni) yapısı ile daha derin ve yüksek parçaların işlenmesine olanak tanır.

Hareketli Kiriş (W Ekseni) Tasarımı ile Genişletilmiş İşleme Alanı

PGMB Serisi, hareketli çalışma tablalı yürüme kirişi tasarımı ile öne çıkar. Bu yapı sayesinde:

Çalışma masası X ekseninde
İş mili Y ekseninde
Koç Z ekseninde
Kiriş ise W ekseninde yukarı–aşağı hareket eder

W ekseni hareketi, özellikle ultra yüksek iş parçalarının işlenmesinde büyük avantaj sağlar. Hareketli kiriş ve şahmerdan stroklarının üst üste bindirilebilmesi, iş milinin aşırı uzamasını engeller ve böylece iş mili doğruluğu korunur.

Yüksek Rijitlik ve Sert İşleme İçin Güçlendirilmiş Portal Yapı

PGMB Serisi köprü tipi CNC işleme merkezleri;

X ekseninde 4 yollu büyük lineer kızaklar
Z ekseninde 450×450 mm ramlı kutu kızak
Z ekseninde şanzımanlı çift motor ve çift vidalı mil sistemi

ile donatılmıştır. Bu yapı, sert ve ağır talaş kaldırma operasyonlarında yüksek kesme kuvvetlerine karşı maksimum dayanım sağlar.

Yoğun sertleştirici yapıya sahip kiriş, sonlu elemanlar analizi (FEA) kullanılarak optimize edilmiştir. Bu sayede eğilme ve kesme dirençleri artırılmış, uzun süreli işlemlerde deformasyon riski minimize edilmiştir.

Z + W Eksen Kombinasyonu ile Derin ve Hassas İşleme

PGMB CNC İşleme Merkezi, Z ekseni hareketine ilave olarak W ekseni bulunur. Bu kombinasyon:

Derin işleme operasyonlarında daha yüksek stabilite
Uzun stroklu işlemlerde hassasiyetin korunması
Büyük parçaların tek bağlamada işlenebilmesi

avantajlarını sağlar. Aynı zamanda yüksek parça işleme kapasitesi sayesinde üretim süresini kısaltır ve verimliliği artırır.

Çift Servo Z Ekseni ile Dengeli ve Hızlı Tepki

PGMB Serisi köprü tipi CNC işleme merkezlerinde Z ekseni çift servo motor ile tahrik edilir. Yerçekimi merkezinden sürüş prensibi sayesinde:

Her iki taraftaki kuvvetler dengelenir
Dönüş torku ortadan kaldırılır
Hızlanma sırasında yüksek senkronizasyon elde edilir

Bu yapı, sert işleme koşullarında dahi istikrarlı ve tekrarlanabilir işleme doğruluğu sağlar.

Güçlü Mil Ünitesi ve Çok Eksenli İşleme Hazırlığı

Yüksek mukavemetli iş mili ünitesi, ağır kesme operasyonlarında kararlı performans sunar.

PGMB CNC İşleme Merkezi ayrıca:

4. ve 5. eksen hazırlığı
Opsiyonel 2,5 derece indeksli otomatik sök-taklı açılı kafa

seçenekleri ile karmaşık geometrilerin işlenmesine uygundur.

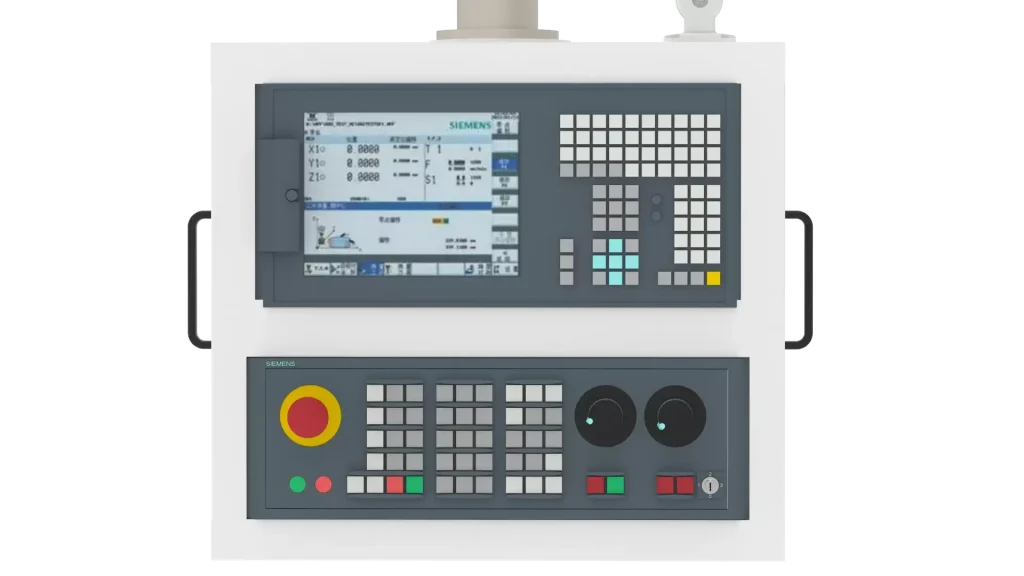

Gelişmiş CNC Kontrol Üniteleri ile Üstün İşlem Kararlılığı

PGMB CNC İşleme Merkezi, aşağıdaki birinci sınıf CNC kontrol üniteleri ile yapılandırılabilir:

Fanuc Oi-MF+
Mitsubishi M80
Siemens CNC

Bu kontrol sistemleri, yüksek işlem kararlılığı, hassas interpolasyon ve uzun süreli stabil çalışma avantajı sunar.

PONC PGMB Serisi Köprü Tipi CNC İşleme Merkezi, ultra yüksek ve büyük hacimli iş parçalarının ağır hizmet koşullarında hassas ve stabil şekilde işlenmesi için geliştirilmiş ileri seviye bir CNC çözümüdür. Hareketli kiriş (W ekseni) yapısı, güçlendirilmiş portal gövdesi ve çift servo tahrik sistemi sayesinde uzun süreli sert işleme operasyonlarında dahi ölçüsel doğruluğu korur. RS CNC güvencesiyle sunulan PGMB Serisi, üretim süreçlerinde maksimum rijitlik, geniş işleme alanı ve güvenilir performans arayan işletmeler için ideal bir tercihtir.

TEKNİK VERİ

	Öğeler	Birim	PGMB3040	PGMB3060	PGMB3080
Eksen Hareketleri	X ekseni	mm	4200	6200	8500
	Y ekseni	mm	4500
	Z ekseni	mm	1200
	W ekseni	mm	1300
	İş mili ucundan çalışma masasına	mm	0~2350
	İki sütun mesafesi	mm	3700
Tabla Ölçüleri	Boyut	mm	3000*4000	3000*6000	3000*8000
	Maks. yük	T	24	36	48
	Genişlik/Mesafe/T yuvalarının sayısı	mm	28-200-13
İş Mili	Tip	/	Mekanik
	Güç	kW	22/33（S1/S6-40%）
	Hız	devir/dakika	10~4500
	Tork	nm	1076/1614（S1/S6-40%）
	Konik	/	BT50
	Kare koç	mm	400*400
İlerleme Hızları	X/Y/Z/W’de hızlı	m/dak	10/15/10/3
İlerleme Hızları	X/Y/Z/W Kesme İlerleme Hızı	m/dak	6/6/6
Makine Boyutu	Makine Yüksekliği	mm	8000
	Makine Genişliği	mm	9000	8500	8500
	Makine Uzunluğu	mm	12000	16000	20000
	Makina ağırlığı	T	80	90	100
