Yüksek Hassasiyetli 5 Eksen Gantry
CNC İşleme Çözümü
PONC PHB5D Serisi 5 Eksen Gantry CNC İşleme Merkezleri, savunma sanayisi, havacılık, gemi yapımı, enerji üretimi, ağır makine imalatı, lokomotifler ve kalıp üretimi gibi yüksek hassasiyet ve stabilite gerektiren sektörler için geliştirilmiş ileri seviye CNC çözümleridir.
Kompakt köprü tipi gantry tasarımı ve simultane 5 eksen işleme kabiliyeti sayesinde PHB5D Serisi, karmaşık geometrilere sahip büyük ve ağır parçaların yüksek yüzey kalitesiyle işlenmesini mümkün kılar.
Sabit Tabla ve Gantry Yapı ile Maksimum Stabilite
PHB5D Serisi, sabit çalışma masalı gantry CNC işleme merkezi tasarımıyla öne çıkar.
Bu yapı sayesinde:
İş parçası sabit kalır, ağırlık işleme doğruluğunu etkilemez
Tüm hareket eksenleri makinenin sol ve sağ duvarları üzerinde konumlandırılmıştır
Geniş işleme alanı ve yüksek konumlandırma hassasiyeti elde edilir
Sabit tabla yapısı, yerden tasarruf sağlarken aynı zamanda yüksek taşıma kapasitesi sunar.
Simultane 5 Eksen İşleme ile Karmaşık Geometrilerde Üstün Performans
PHB5D Serisi, sabit çalışma masalı gantry CNC işleme merkezi tasarımıyla öne çıkar.
Bu yapı sayesinde:
İş parçası sabit kalır, ağırlık işleme doğruluğunu etkilemez
Tüm hareket eksenleri makinenin sol ve sağ duvarları üzerinde konumlandırılmıştır
Geniş işleme alanı ve yüksek konumlandırma hassasiyeti elde edilir
Sabit tabla yapısı, yerden tasarruf sağlarken aynı zamanda yüksek taşıma kapasitesi sunar.
Güçlü Eksen Yapısı ile Hassasiyet ve Kesme Performansı
Makine eksen yapısı, hem güç hem de hassasiyet sağlayacak şekilde tasarlanmıştır:
Z ekseni: 500×500 mm ramlı kutu kızak
X ekseni: 4 servo motor
Y ekseni: 2 servo motor
Bu çoklu servo yapı, ağır kesme operasyonlarında yüksek tork, stabil hareket ve hassas konumlandırma sağlar.
Optimize Edilmiş Yapı ile Uzun Servis Ömrü
PHB5D Serisi’nde hareketli parçaların hafifletilmiş ve optimize edilmiş yapısı sayesinde:
Yüksek ilerleme hızları elde edilir
Kılavuz vida ve kızaklar üzerindeki yük azalır
Aşınma minimum seviyeye indirilir
Bu da hem işleme doğruluğunu artırır hem de makinenin servis ömrünü uzatır.

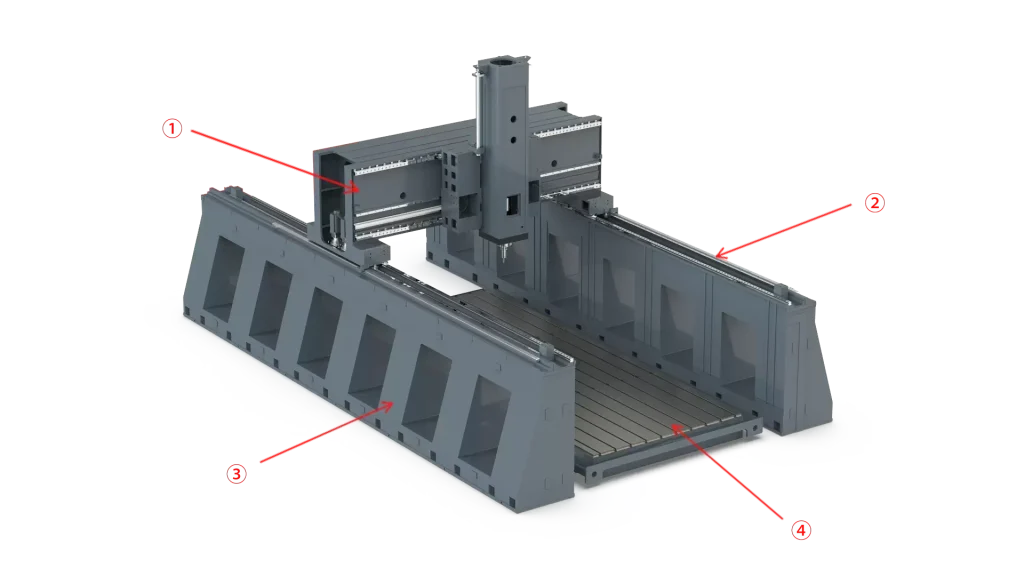

Yüksek Rijitlik Sağlayan Köprü ve Yatak Yapısı
Köprü tipi gantry tasarımı, iş mili yüksek hızda çalışırken oluşabilecek titreşimleri etkin şekilde bastırır.
İki taraflı simetrik piramit yatak yapısı
Yüksek sertlik ve taşıma kapasitesi
Yüksek stabilite ile uzun süreli doğruluk
Bu yapı, ağır ve hassas işleme operasyonları için ideal bir çalışma ortamı sunar.

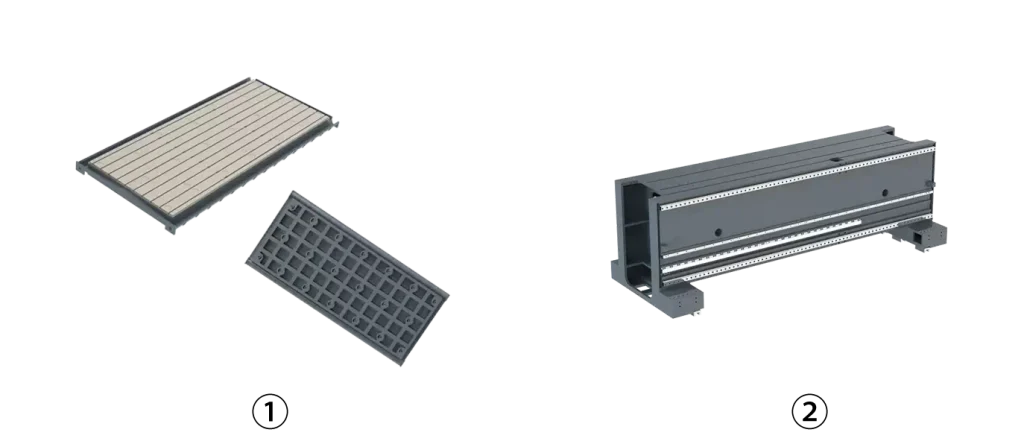

Entegre Tek Parça Gövde ile Maksimum Dayanım
PHB5D Serisi’nde;
Yüksek kaliteli dökme demirden üretilmiş entegre çalışma masası
Reçineli kum döküm teknolojisi ile oluşturulmuş kutu yapı
Entegre kiriş ve kızak sistemi
kullanılmaktadır. Bu bütünleşik yapı, makinenin genel rijitliğini artırarak uzun süreli stabil işleme sağlar.
Yüksek İşlem Kararlılığına Sahip CNC Kontrol Sistemleri
PHB5D Serisi, yüksek hassasiyetli ve güvenilir işleme için birinci sınıf CNC kontrol üniteleriyle donatılabilir. Bu sistemler, simultane 5 eksen interpolasyon ve uzun süreli stabil çalışma avantajı sunar.
PONC PHB5D Serisi 5 Eksen Gantry CNC İşleme Merkezi, simultane 5 eksen işleme kabiliyeti, sabit tabla gantry yapısı ve yüksek rijitlikli gövdesiyle karmaşık ve büyük parçaların hassas şekilde işlenmesi için geliştirilmiş ileri seviye bir CNC çözümüdür. RS CNC güvencesiyle sunulan PHB5D Serisi, yüksek yüzey kalitesi, stabilite ve uzun ömürlü performans arayan işletmeler için ideal bir tercihtir.
TEKNİK VERİ
| Öğeler | Birim | PHB5D-2540/60/80 | PHB5D-3040/60/80 | |
| Eksen Hareketleri | X ekseni | mm | 4000/6500/8000 | |
| Y ekseni | mm | 2600 | 3100 | |
| Z ekseni | mm | 1250(1000/1500) | ||
| A ekseni | / | ±105° | ||
| C ekseni | / | ±360° | ||
| İş mili burnu masaya | mm | 0-1250 | ||
| Sütunlar arasındaki mesafe | mm | 3400 | 3900 | |
| Tabla Ölçüleri | Boyut | mm | 2500*4000/6000/8000 | 3000*4000/6000/8000 |
| Maks. yük | T/㎡ | 5 | ||
| T yuvalarının sayısı/mesafesi | / | 22; 250 | ||
| İş Mili | Tip | / | Motorlu | |
| Anma gücü | kW | 56/70(S1/S6) | ||
| Maks. hız | devir/dakika | 6000/18000 | ||
| Puanlanmıs tork | nm | 89/111 (S1/S6) | ||
| Konik | / | HSK A63 | ||
| Kare koç | mm | 500*500 | ||
| İlerleme Hızları | X/Y/Z’de hızlı | m/dak | 30/30/30 | |
| X/Y/Z Kesme İlerleme Hızı | m/dak | 15/15/15 | ||
| Makine Boyutları | Makine Yüksekliği | mm | 5550 | |
| Makine Genişliği | mm | 7500 | 8000 | |
| Makine Uzunluğu | mm | 8000/10200/12200 | ||
