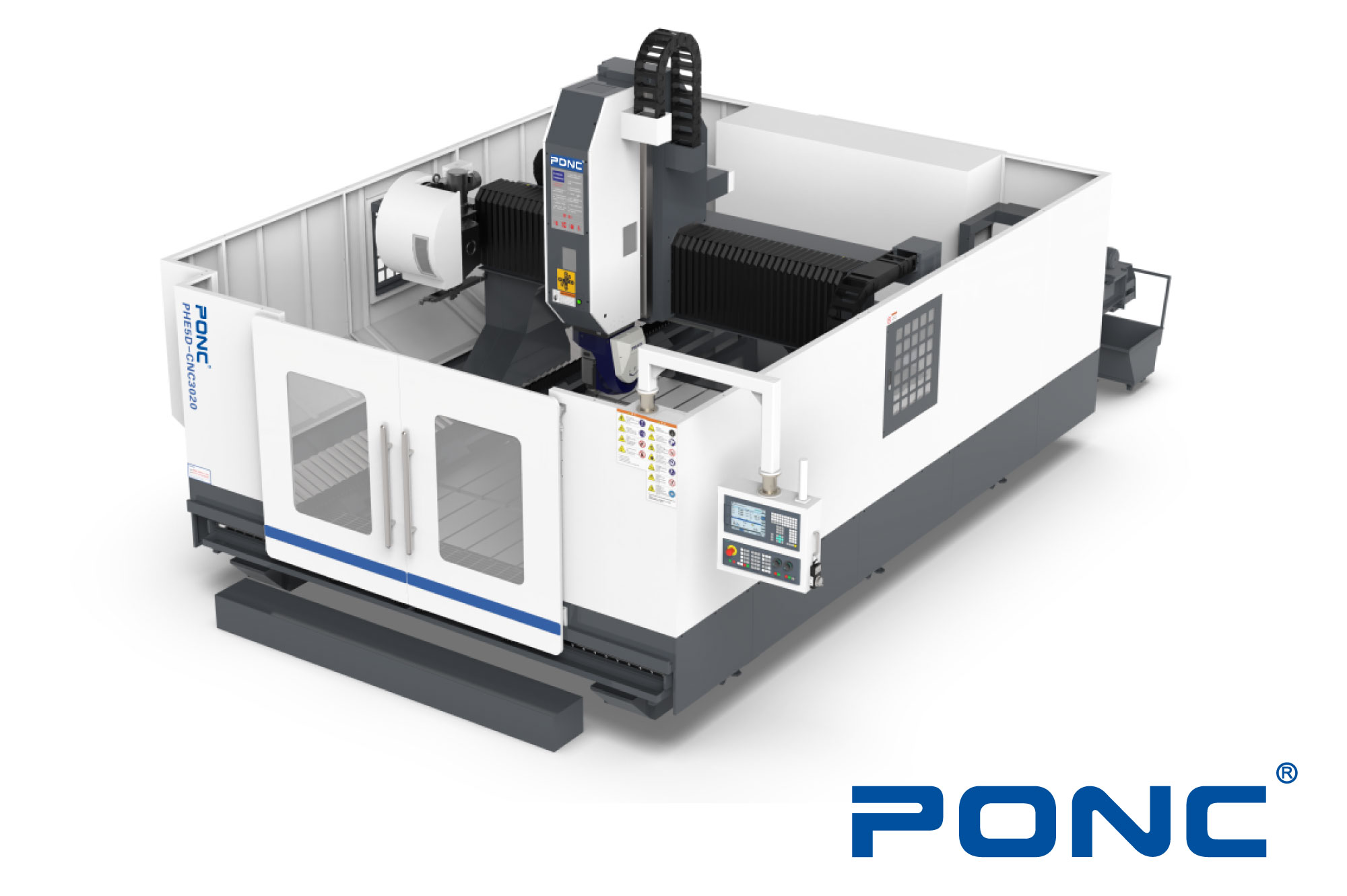

PHE5D Serisi | 5 Eksen Köprü Hareketli CNC İşleme Merkezi
PONC PHE5D Serisi 5 Eksen Köprü Hareketli CNC İşleme Merkezleri, alüminyum işleme odaklı yüksek hassasiyet ve yüksek hız gerektiren uygulamalar için geliştirilmiş ileri seviye çözümler sunar. Elektrikli araç pil yuvaları, demiryolu taşımacılığı ve büyük ölçekli makine parçaları gibi karmaşık geometrilere sahip iş parçalarında simultane 5 eksen işleme kabiliyetiyle öne çıkar.
RS CNC güvencesiyle Türkiye’de sunulan PHE5D Serisi; hafifletilmiş gövde yapısı, güçlü portal tasarımı ve gelişmiş kontrol altyapısıyla üretim hatlarında verimlilik, doğruluk ve süreklilik sağlar.
Simultane 5 Eksen İşleme ve Gelişmiş Kafa Yapısı
PHE5D Serisi CNC İşleme Merkezleri, yüksek performanslı 5 eksenli bağlantı işleme için geliştirilmiş özel kafa yapısı ile donatılmıştır. PONC tarafından geliştirilen klima başlığı ve 2 eksenli kafa, çok açılı ve çok yönlü işleme ihtiyaçlarını karşılar. HSK A63 yüksek hızlı motorlu iş mili, yüksek pürüzsüzlük ve yüzey kalitesi gerektiren uygulamalarda üstün performans sunar.
Bu yapı sayesinde, özel şekilli ve çok yüzeyli parçalar tek bağlamada işlenerek çevrim süreleri kısaltılır.
Optimize Edilmiş Portal Tasarım ve Üstün Dinamik Performans
En yeni portal yapı tasarımı, kolon ve kirişlerin entegre edilmesiyle ağırlık merkezini düşürür ve makinenin genel rijitliğini artırır. Bu mimari:
Daha yüksek ivmelenme ve dinamik tepki
Titreşimin azaltılması
Yüksek hızlarda stabil kesme performansı
sağlar. Geniş işleme alanı, farklı boyutlardaki alüminyum iş parçalarının esnek şekilde işlenmesine imkân tanır.
Güçlü Kontrol Altyapısı ve Çok Eksenli Hazırlık
PHE5D Serisi CNC İşleme Merkezi;
Siemens
Heidenhain
kontrol üniteleri ile donatılmaktadır. Bu sayede karmaşık 5 eksenli interpolasyonlar, yüksek hassasiyetle ve güvenilir şekilde gerçekleştirilir. Ayrıca 6. eksen hazırlığı, ileri seviye otomasyon ve özel uygulamalar için güçlü bir altyapı sunar.
Otomatik Talaş Yönetimi ile Sürekli Üretim
Yoğun üretim koşulları için tasarlanan çift vidalı talaş çıkarıcılar ve zincir plakalı talaş konveyörü, işleme sırasında oluşan talaşların kesintisiz ve hızlı şekilde tahliye edilmesini sağlar. Bu sistem:
İşleme alanının temiz kalmasını
Operasyon sürekliliğini
Makine güvenliğini
destekler.
RS CNC tarafından tedarik edilen PONC PHE5D Serisi 5 Eksen Köprü Hareketli CNC İşleme Merkezleri, alüminyum işleme uygulamalarında yüksek hız, hassasiyet ve stabiliteyi bir araya getirir. Gelişmiş portal tasarımı, simultane 5 eksen kabiliyeti ve güçlü kontrol altyapısıyla PHE5D Serisi; elektrikli araç, ulaşım ve ileri mühendislik sektörlerinde üretim kapasitesini artırmak isteyen işletmeler için ideal bir CNC işleme çözümüdür.
TEKNİK VERİ
| Öğeler | Birim | PHE5D-CNC3020 | ||
Eksen Hareketleri |
X ekseni | mm | 3000 | |
| Y ekseni | mm | 3 eksen: 1850 | ||
| 4 eksen: 1400 | ||||
| Z ekseni | mm | 530 | ||
| A ekseni | / | ±185° | ||
| C ekseni | / | ±320° | ||
İş Mili |
Tip | / | Motorlu | |
| Maks. hız | devir/dakika | 24000 | ||
| Konik | / | HSK A63 | ||
İlerleme Hızları |
3 eksenli vida | Raf ve pinyon | ||
| X/Y/Z’de hızlı | m/dak | 42/48/48 | 60/60/48 | |
| X/Y/Z Kesme İlerleme Hızı | m/dak | 20 | 15 | |
Magazin |
Tip | / | Şemsiye türü | |
| Kapasite | adet | 24 | ||
| Aletten alete zaman | saniye | 2 | ||
| Maks. takım çapları/uzunluğu/ağırlığı | φ80mm/280mm/8kg | |||
Makine Boyutları |
Makine Yüksekliği | mm | 3200 | |
| Kaplama Alanı | mm | 7100*4100 | ||
| Makina ağırlığı | T | 15 | ||
